（来源：期刊-《研究与开发-陶瓷》-2022年6月）

                      张  芳  毕  愿

（武汉工程大学材料科学与工程学院  武汉  430205)

摘  要  氧化镥因其优秀的物理化学性质，被认为是极具应用潜力的闪烁透明陶瓷基质材料 。 目前国外已经对 Eu3+    ∶  Lu2  O 3   闪烁透明陶瓷有了系统研究，能够制备大尺寸样品，对于 Gd3+  改 良 Eu3+    ∶Lu2  O 3  性能的研究也比较深入，同 时还开发 了 Nd3+    ∶Lu2  O 3   闪烁透明陶瓷的应用潜力 。 国 内在此领域仍处于落后阶段，尚未制备出大尺寸样品 。 为 了有所 突破，对粉体制备工艺继续进行探究，以期制备出高纯度、粒径小且分布均匀、粉体 团聚集程度较低的粉体，同时要在成形和烧结工艺上有所突破，实现高性能闪烁透明陶瓷的制备。

关键词  氧化镥  陶瓷  闪烁体  制备工艺  掺入离子

中图分类号：TQ174.4     文献标识码：A    文章编号：1002-2872(2022)06-0019-06

闪烁材料在国防科学、工业应用、高能物理学和生物医学研究[1~4] 等方面有着广泛的应用。常见的闪烁材料包括有机闪烁体和无机闪烁体，其中有机闪烁体主要是指具有苯环结构的芳香烃化合物；无机闪烁体又以玻璃闪烁体、单晶闪烁体和陶瓷闪烁体的形式存在。由于玻璃闪烁体内部的不规则排列，会存在很多影响发光的陷阱；单晶闪烁体的生产成本较高；而透明闪烁陶瓷具有较低的制造温度、能制备出大尺寸样品、更好的化学均匀性和增强的力学性能[5~7] 等优点。

闪烁体作为发光功能材料，有着明确的性能指标。首先是发光材料本身的光学性能，包括材料的激发和发射光谱、透过率曲线；其次是材料本身的物化性能，包含材料的密度、有效原子序数等；最后是材料的闪烁特性，主要是指稳态发光效率、光产额、衰减时间、辐照硬度等。

闪烁材料主要的功能是将高能射线转化为可见光或紫外光的形式 。透过率主要体现的是材料对不同波长的光的吸收和散射，为了能够使得转换后的可见光能够充分释放出来，闪烁材料都要求在应用波段具有一定的直线透过率。透明陶瓷透过率的影响因素有很多，包括材料本身的气孔率、晶界结构、部分离子的吸收、加工程度等。当材料内部存在气孔时，光线会在气孔影响下发生折射和反射，最终导致材料透过率下降。材料的晶界结构也是影响透过率的重要因素，以六方晶系为例，光线会在晶界处发生双折射现象，光线损失严重，所以通常采用立方晶系的材料来作为透明陶瓷。在闪烁透明陶瓷中，除了基质本身之外，往往还有发光离子的掺入，部分离子在可见光范围内有较强的吸收，这会导致材料在此波段的透过率下降。此外，由于光线会在材料表面发生漫散射，一般来说，越光滑的材料其漫散射越弱，其透过率越高。

因闪烁材料特殊的应用场景，闪烁材料会长期暴露在高能射线环境中，为了保护仪器的使用寿命和人身的安全，闪烁材料应该具有良好的高能射线吸收能力。材料对高能射线的吸收取决于材料本身的属性， 当材料的有效原子序数和密度越高时，对高能射线 的吸收就越强，公式如下：

ηabc=ρZ

式中：ηabs 为吸收系数；ρ 为理论密度，g/ cm3  ;Zeff 有效原子序数。

较高的原子序数，可以降低材料的厚度，有利于实现整体仪器的小型化。

闪烁材料最关键的就是其闪烁性能，主要是指稳态发光效率、光产额、衰减时间、辐照硬度等。闪烁性能最大的是掺入离子的种类，不同的发光离子由于内部能级的不同，光产额、衰减时间等会有很大的差异，而在实际使用过程中，通常会针对不同的场景选择不同的发光离子。常见的发光离子有 Ce3+ 、Pr3+ 、Eu3+ 等。此外加入不同敏化离子或改变基质材料的种类，也可改善单一发光离子的闪烁性能。

氧化镥由于其优秀的物化性能成为了目前炙手可热的闪烁透明陶瓷基质材料，笔者主要调研了氧化镥的性质和氧化镥基闪烁透明陶瓷国内外的研究现状，并对其未来进行了展望。

1    氧化镥的性质

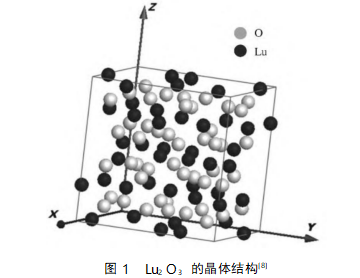

氧化镥（Lu2  O 3 ) 属于立方晶系，空间群 Ia(3), 理论上能够制备成透明材料。每个 Lu3+  位于氧离子的八面体中心，周围都存在 6 个O 2-, 如图 1 所示[8]。

Lu2 O 3   本身密度为 9.42 g/ cm3  , Lu 的原子序数 Z =71 ,对高能射线吸收能力很强 。 热导率为 12.6 W/ ( m·K),且抗热震性能良好，能够满足极端条件下工作 。禁带宽度为 6.5eV ,能够容纳多种发光离子，为各 类应用都提供了可能性 。Lu2  O 3  单 晶 的 熔 点 高 达 2450℃ ,这为单晶的制备造成 了极大 的 阻碍，相 比于单晶，陶瓷将是更好的选择 。 总体而 言，Lu2  O 3优异 的性能使得它在闪烁透明陶瓷有着较大的应用前景。

2    Lu2 O 3  基闪烁透明陶瓷的制备工艺

2.1    Lu2 O 3   基粉体的合成工艺和研究现状

闪烁透明陶瓷的光学性能（直线透过率、光学均匀性等）在很大程度上受到粉体原料的影响。高质量的粉体应该具有高纯度、粒径小且分布均匀，同时粉体团聚集程度较低，具有足够的烧结活性。在以往的研究中，常见的氧化物粉体制备技术包括固相球磨法[9] 、水热法[10] 、化学共沉淀法[11] 和火焰喷雾法[12] 等。

固相球磨法是指将各种商业氧化物原料粉体球磨至完全混合，但这种方式获得的粉体会在球磨过程中会掺入大量杂质，且制备的粉体粒径分布不均匀，团聚严重，从而导致在陶瓷成形和烧结的过程中发生变形甚至开裂，无法制备出高透过率的陶瓷。水热法是指在反应釜中原料与水溶液或水蒸气等流体进行的高温高压分解反应，其制备的粉体性能良好，能够制备出透明陶瓷[10] ,但因其需要在高温高压的反应釜中进行合成，无法实现大批量制备，对于陶瓷的批量化生成限制较大。化学共沉淀法是将不同金属离子的硝酸盐溶液混合均匀后，加入适量的沉淀剂，使其形成不同的盐类前驱体，将前驱体煅烧后，即可获得粉体。常见的沉淀剂包括草酸盐、尿素、碳酸氢铵和草酸铵等，由于不同沉淀剂所生成的沉淀的 Ksp 有所不同，加入沉淀剂后，溶液中的沉淀的过饱和度(S) 就会有所差距，根据晶核的形成公式(Kelvin 公式）：

当溶液中的过饱和度 S 越大时，所形成的的沉淀粒径就越小，通过改变沉淀剂的种类、比例、浓度等，能够实现不同形状大小粉体的制备。化学共沉淀法能够实现原子尺度上的均匀混合，且制备方法简单可控，是目前制备Lu2  O 3基粉体最主要的方法。火焰喷雾法指的是将金属硝酸盐溶液分散成细小液滴，在高温火焰中蒸发和热解，合成出金属氧化物粉体，通过改变温度、时间等，能够制备中空、微米甚至纳米级的粉体，对于多组分的氧化物，火焰喷雾法是实现可控制备最好的方法，但其对实验要求很高、成本较高，所以目前国内在制备Lu2 O 3基粉体时很少使用这种方法。

2002年，美国哥白尼大学 Lempicki[13] 等采用利用草酸盐为沉淀剂，通过共沉淀法制备了 Eu3+∶ Lu2  O 3  粉体，并成功制备了光输 出与 CsI∶Tl 相当的 Eu3+ ∶Lu2  O 3陶瓷。此后，在 2005 年，波兰弗罗茨瓦夫大学 Zych[14] 等利用尿素为沉淀剂，通过共沉 淀法 制备了颗粒大小为 15~25nm 的Lu2  O 3粉体，粉体团聚严重，经过 1 700 ℃ ×5h 的烧结，陶瓷的晶粒尺寸为 200~300nm ，陶 瓷 光 学质量很差。 2008 年，中国合肥微尺度物理科学国家实验室 Wang[15] 等分别利用碳酸氢铵和草酸铵作为沉淀剂，采用液相共沉淀法制 备了纳米级的 Eu3+ ∶Lu2  O 3粉体，研究表明使用碳酸氢铵作为沉淀剂的粉体性能更好，所制备的陶瓷光学质量更高。2013 年，美国利弗莫尔实验室 Seeley[12] 等 采用火焰喷雾法制备了 Eu3+ ∶ (Lu , Gd)2 O 3 粉体，制得的粉体烧结活性良好，且制备出了光产额高达 50 000 p h. /MeV 的闪烁透明陶瓷 。 此外，在 2018 年，中科院上海硅酸盐研究曹茂庆[9] 等还以工业的Lu2  O 3 粉体为原料，利用固相球磨法制备合成 了 纳米级的Eu3+ ∶ (Lu , Gd)2 O 3 粉体，但粉体形貌较差，所制备的陶瓷直线透过率仅为 35% @800nm 。

2.2   Lu2  O 3 基闪烁透明陶瓷的成形工艺

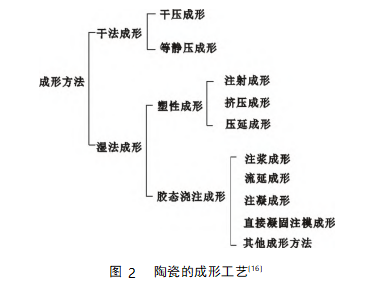

陶瓷素坯的致密度和均匀性会影响到最终陶瓷的烧结，当致密度较低时，陶瓷的烧结驱动力不足以使陶瓷完全致密。为实现陶瓷过程中的完全致密化，陶瓷素坯的致密度应该保持在 55% 以上。 常见的陶瓷素坯成形工艺是干法成形，其中又分为干压成形和等静压成形。通常是对粉体先进行较小压力的干压成形，使得素坯具有一定的强度，然后再对素坯进行 200  MPa 以上的等静压成形，最终获得致密度在 55%以上的陶瓷素坯。除了干法成形外，成形方法还有湿法成形，包括塑性成形和胶态浇注成形[16] 。

2.3   Lu2 O 3 基闪烁透明陶瓷的烧结工艺和研究现状

优秀的粉体能够给良好的陶瓷性能作为支撑，但粉体的烧结也是陶瓷制备过程中不可忽视的一部分。Lu2 O 3基陶瓷最为常见的烧结方式有气氛烧结、真空烧结(VS)、热等静压烧结( HIP) 等。气氛烧结一般是指还原气氛或惰性气氛，这是为了防止材料中部分杂质在高温氧化气氛中发生了反应 。 高温环境能够给陶瓷内部气孔排出提供驱动力，使得陶瓷内部的空气能够沿着晶界排出 。一般来说，烧结温度越高，陶瓷的烧结驱动力越大，陶瓷内部的气孔排出越充分，而当温度过高时，晶界的迁移速率过快，陶瓷内部的气孔来不及排出，最终被包裹在晶粒。为了获得高质量的透明陶 瓷，需要严格控制温度和升温速率。HIP 后处理是指将陶瓷置于高温高压的环境中进行烧结，通常是对真空烧结后的陶瓷进行二次处理。陶瓷内部的气孔分为开气孔和闭气孔，其中闭气孔指的是晶内气孔和晶界气孔，在真空烧结的过程中，晶界气孔由于外部压力过小，只有一部分的晶界气孔能够排出，在 HIP 过程中，晶界气孔受到外部高压的作用下，会沿着晶界排出，从而提升陶瓷的直线透过率 。此外，对 于Lu2  O 3 基陶瓷，VS 是弱还原性气氛，此时会发生反应：

氧空位的产生会导致材料内部缺陷增加，影响陶瓷的闪烁性，所以对于Lu2  O 3基陶瓷在经过烧结后，一般还会采取空气退火的方式来消除内部的氧空位。

国内的机构中，中科院上海硅酸盐研究[17] 在 2018 年采用了长时间的真空烧结来制备 Eu3+ ∶Lu2  O 3陶瓷，但对于氧化物来说，真空烧结环境中粉体的烧结驱动力不足，晶界生长动力较低，导致内部会存在很多缺陷，所以所制备的陶瓷透过率较差，直线透过率最高只 有 72%@800nm 。对于国外的机构，早在 2015 年，美 国的劳伦斯利弗莫尔实验室 Cherepy[18] 等采用真空烧 结结合热等静压烧结制备出了高直线透过率的Lu2  O 3 基闪烁透明陶瓷 。对于Lu2  O 3  基闪烁透明陶瓷来说，真空烧结无法让其能够充分排除内部气孔，而 HIP 后 处理能够提供进一步的烧结驱动力，从而实现陶瓷的完全致密。

3    不同发光离子掺杂 Lu2 O 3  基闪烁透明陶瓷的研究现状

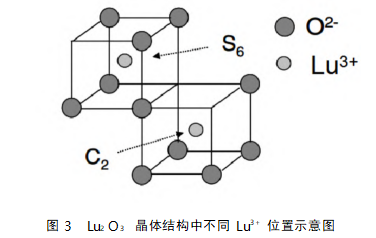

Lu3+ 在Lu2  O 3 晶体中会占据 C2  和 S6  两种格位，如图 3 所示 。当稀土反光离子掺入后，按固定的比例进入这两种格位，不同的稀土离子会在Lu2  O 3 中发出不同颜色的光，针对不同的应用场景和探测器，可选择不同的稀土发光离子。

3.1     Eu3+  掺入Lu2  O 3  基闪烁透明陶瓷

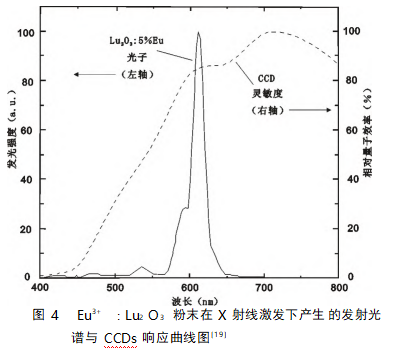

Eu3+ 掺入 Lu2  O 3  基体会以 1∶1 的比例同时 占据 Lu3+ 所在 的 C2 格 位 和 S6    格 位，其中 C2 格位 Eu3+ 的5 D0 → 7 F2  能级跃迁是 Eu3+ ∶ Lu2  O 3闪烁材料高强 度红色发射光 的主要来源。Eu3+ ∶Lu2  O 3   的主要发射波长位于 450~750nm , 且光产额能够达到 50 000 p h. /MeV[19] 。发出的光子和光 电转换元件(CCDs) 的 光谱灵敏度曲线匹配良好，如图 4 所示[20] ，由于其衰减时间较长，无法实现实时成像，所以在大器件的无损 探伤等静态成像领域有着良好的应用基础。

早在 2002 年，美国哥白尼大学 Lempicki[13]  等第一次提出了 Eu3+ ∶Lu2  O 3     透明陶瓷能够作为红光闪烁体材料，此后就掀起了对 Lu2  O 3  基闪烁透明陶瓷的研究热潮。 同年，波兰弗罗茨瓦夫大学 Zych[21]  等就对其发光原理进行了探究，研究表明两种格位 的 Eu3+存在互相的能量传递 。2006 年，中科院上海硅酸盐研究所陈[22] 等在通过水热法和 H 2 气氛烧结成功制备出了透过率在 80.3% @ 600 ~ 800nm  的 Eu3+   ∶Lu2  O 3   透明陶瓷（厚度为 1.0mm)。 2007 年，Zych[23]  等又对不同浓度掺入的 Eu3+  ∶Lu2  O 3     陶瓷进行了探究，研究表明当浓度超过 5at%时，会发生浓度猝灭 。2008 年，中科院上海硅酸盐研究所[24]  通过液相共沉淀法结合H 2 气氛烧结获得了 Eu3+  ∶Lu2  O 3闪烁透明陶瓷，所制备的陶瓷在室温下的 X 射线激发强度是 BGO 单 晶 的 10 倍功，透过率在 80%@800nm 的 Eu3+ ∶Lu2  O 3 透明陶瓷 。2010 年，波兰弗罗茨瓦夫大学 Troj an[25]等在不同气氛下烧结制备了 Eu3+ ∶Lu2 O 3  透明陶瓷，且研究表明当浓度较低时，材料 的 余 辉 较 强 。2012 年，美国利弗莫尔实验室 Seeley[27]  等采取 VS 结 合 HIP 后处理成功制备出了 Eu3+ ∶Lu2  O 3 透明陶瓷，并对陶瓷在 HIP 过程中微观结结构变化进行了分析。

由于 Eu3+ 半径(0.950Å) 较 Lu3+ (0.848Å) 的大，在掺入过程中，Eu3+ 会从晶界中析出[12] 。 2011 年，巴黎康登思化学实验室研究证明，在 Eu3+ : Lu2  O 3  中掺入 Gd3+ 后，由于 Gd3+ 较大的离子半径(0.938Å)，能够拉伸晶格，从而减少 Eu3+ 从晶格内析出的可能性，避免第二相的生成，提高材料的光学质量，如图 5 所示[27] 。2015 年，美国利弗莫尔 验室研究证明了 Gd3+  的掺入能够促进晶格内的 Eu3+  重新排布，使得 Eu3+ 更倾向于占据 C2 格位，同时 Gd3+  和 Eu3+ 之间存在能量传递，从而优化材料的闪烁性能[26]，其制备的Eu3+ ∶Lu2-x Gd x O 3  (Eu∶GLO) 的光产额能够达到 57 000ph. /MeV[20]。Eu ∶ GLO  相较于 Eu3+ ∶Lu2  O 3  ，拥有更好的光学性能和闪烁性能，且在稀土资源日渐昂贵的背景下，较为便宜的 Gd 显然提供了相较于纯 Eu∶ Lu2  O 3   更好的选择。

3.2    Nd3+  掺入 Lu2 O 3   基闪烁透明陶瓷

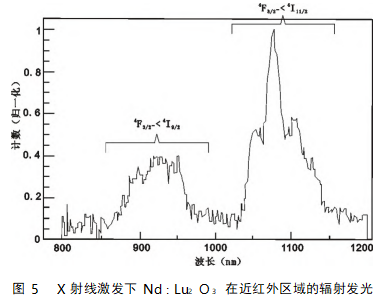

虽然 Eu3+   ∶Lu2  O 3   是 Lu2  O 3   基 闪烁透 明 陶瓷 的研究主流，但由于其发光波长的单一性，在部分领域无法适用 。 比如对于医疗检测过程中，闪烁材料所发出的光有可 能会被人体 吸 收，而人体对 600~1 100nm 的光透过率较高，即所谓 的“ 人体 窗 口”。 2014 年 日本东北大 学 就 通 过 放 电 等 离 子 烧 结 制 备 了 Nd3+     ∶  Lu2 O 3   闪烁透 明 陶 瓷，其 主要 发射波长位 于 900 ~ 1 060nm ，分别对应于 Nd3+4 F3/2 → 4 I9/2 和4 F3/2 → 4 I11/2  的 能级跃迁[28]  。 虽然 Nd3+  ∶Lu2  O 3  陶瓷 的光致发光主要发挥在激光中的应用[29]  。但是 Nd3+ ∶Lu2  O 3  陶瓷也可作为闪烁材料用于医疗放射治疗期间的在线辐射监测。

4    结语

随着科技的发展，人类对高能射线成像技术的探究一直在深入，为了满足工业医疗等方面的应用需求，越来越多的闪烁体基质材料和发光离子被应用于各大领域 。对于 Lu2 O 3  基 闪烁透 明 陶 瓷，从粉体 的合成，陶瓷的成形和烧结都进行了大量的研究探索 。 如何制备高纯度、粒径小且分布均匀、团聚集程度低 的粉体， 如何对陶瓷进行合适 的烧结等一直是研 究 中 的重点。美国利弗莫尔实验室 已经 能够成功大尺寸，高透过率 的 Eu∶GLO 陶瓷，其光产额为 57 000 p h. /MeV 。 而国内对着这方面的研究仍处于起步 阶段，仍未 出现性 能良好的陶瓷，这需要对粉体及陶瓷的制备工艺有更深入的研究，以此来填补国内在这方面的空白 。此外， 不同发光离子的掺入也是未来的研究重点，以此来满足不同条件下的使用。

参考文献

[1]    Jarek Glodo , Yimin Wang, Ryan  Shawgo , et al.Newdevelo pments in scintillators for security applications[J] .Phys- ics Procedia , 2017 , 90:285-290 .

[2]     Martin Nikl , Akira  Yoshikawa. Recent  R&D trends in inorganic  sing le-crystal  scintillator  materials  for  radiation detection[J] .Advanced Optical Materials , 2015 , 3(4) :463-481 .

[3]    Rihua Mao , Liyuan Zhang, Yuanzhu  Ren.Optical and scintillation properties  of inorganic  scintillators  in  high  energy p hysics[J] . IEEE  Transactions  on  Nuclear  Science ,  2008 ,  55 (4P2) :2 425-2 431.

[4]    Ulrich Neitze.Status and prospects of digital detector technolo gy for  CR  and  DR[J] . Radiation  Protion  Dosimetry ,  2005 , 114(1/3) :32-38 .

[5]    潘裕柏，李江，姜本 学．先进光功能透明陶瓷[ M] . 北 京：科学 出版社，2013.

[6]    Voicu Lupei , Aurelia  Lupei , Nicolaie  A  Pavel , et  al. Comparison of  Nd∶  YAG  sing le  crystals  and  transparent  ce- ramics as laser materials[C].ROMOPTO  2003 : Seventh Con- ference on Optics.Constanta , Romania , 2004:212-219 .

[7]    A A Kaminskii , M  S  H  Akchurin , P  Becker , et  al. Mechanical and optical properties of Lu2 O 3   host-ceramics for Ln3+   lasants[J] .Laser Physics Letters , 2008 , 5(4) : 300-303 .

[8]    Kong  L B , Huang  Y  Z , Que W X , et al.Transparent ceramics [ M] .Berlin:Springer International Publishing Swizer- land , 2015.

[9]      Cao   Maoqing ,  Hu  Zewang ,  Ivanov  Maxim , et  al. Effect of Gd substitution on structure and spectroscopic proper- ties of (Lu , Gd) 2 O 3    ∶Eu ceramic scintillator[J] .Optical Mate- rials , 2018 , 76 :323-328 .

[10]    David C Brown , Colin D McMillen , Cheryl Moore , et al.Spectral properties of hydrothermally - grown Nd∶LuAG ,  Yb∶LuAG , and Yb∶Lu2 O 3   laser materials[J].Journal of Lu- minescence , 2014 , 148:26-32 .

[11]      Wang  Jieqiang , Xu  Hongyan , Wang  Yong , et  al. Effect of  sulfate ions  on  YAG  powders  synthesized  b y  micro- wave homo geneous  p recip itation[J] . Journal  of  Rare  Earths , 2006 , 24(1) :284-287 .

[12]    Z M Seeley, Z R Dai , J  D Kuntz , et al.Phase stabili- zation in transparent Lu2 O 3    ∶Eu ceramics b y lattice expansion [J] .Optical Materials , 2012 , 35(1) :74-78 .

[13]     A  Lempicki , C  Brecher , P  Szupryczynski , et  al. A new lutetia-based ceramic scintillator for X-ray imaging[J] . Nuclear Inst  and  Methods  in  Physics  Research  A ,  2002 , 488 (3) : 579-590 .

[14]    E Zych , D  Hreniak , W Strek , et al.Sintering proper- ties of urea-derived Lu2 O-based p hos p hors[J] .Journal of Al- lo ys and Compounds , 2002 , 341(1-2) :391-394 .

[15]    Wang  Zhifang , Zhang Weiping , You Baogui , et al. Effects of p recip itant on microstructure and luminescent prop- erties of Lu2 O 3    ∶Eu3+   nanopowders and ceramics[J] .Spectro- chimica Acta  Part  A : Molecular  and  Biomolecular  Spectrosco- py, 2008 , 70(4) :835-839 .

[16]   刘 学建，黄莉萍，古宏晨，等．陶瓷成型方法研究进 展[J] . 陶瓷学报，1999(4) :230-234 .

[17]    解伟峰．辐射探测用 Eu∶  (Lu , Gd) 2  O 3    闪烁 陶瓷 的 制备和性能研究[D] . 淮南：安徽理工大学，2018.

[18]    Cherepy N J , Seeley Z M , Payne S A , et  al.Trans- parent ceramic  scintillators  for gamma  spectroscopy and  MeV imaging[J] .Lawrence Livermore National Lab. (United States) ;  Nanocerox , Inc. ( United  States) ; Cokiya , Inc. ( United  States) ;  Consultant (United States) ; Brookhaven National  Lab. ( United States) ;  Freiburger   Materialforschungszentrum   ( Germany) ;  Fisk Univ.  (United States) ,2015 : 9 593.

[19]   Cherepy N J , Kuntz J D , Roberts J J , et al.Transpar- ent ceramic  scintillator  fabrication , properties , and  applications [J] .Lawrence Livermore National Lab. (United States) ,2008 : 7 079.

[20]   H Rétot , A Bessière , B Viana , et al.5d-4fand 4f- 4femissions in Ln-doped sesquioxide ceramics[J] .Optical Ma- terials , 2011 , 33(7) : 1 008-1 011.

[21]    E  Zych , D  Hreniak , W  Strek.Spectroscopic  proper- ties of Lu2 O 3    ∶Eu3+    nanocrystalline  powders  and  sintered  ce- ramics[J] .Thejournal of p hysical chemistry B , 2002 , 106(15) : 3 805-3 812.

[22]    Chen  Q  W , Shi  Y , An  L  Q , et  al. Fabrication  and p hotoluminescence  characteristics   of   Eu3+      -  do p ed   Lu2 O 3 transparent ceramics[J] .Journal of the American Ceramic Soci- ety, 2006 , 89(6) :2 038-2 042.

[23]  Zych E , Troj an-Piegza J.Low-temperature lumi- nescence of  Lu2 O 3    ∶Eu3+     ceramics  upon  excitation  with  syn- chrotron radiation in the vicinity of band gap energy[J] .Chem- istry of  Materials :  A  Publication  of  the  American  Chemistry Society, 2006 , 18(8) :2 194-2 199.

[24]    Y Shi , Q W  Chen , J  L Shi.Processing and scintilla- tion properties of Eu3+    do p ed  Lu2  O 3   transparent ceramics[J] . Optical Materials , 2008 , 31(5) : 729-733 .

[25]   Troj an-Piegza J , Zych E.Afterglow luminescence of Lu2 O 3    ∶Eu3+    ceramics synthesized at different atmospheres [J] . The  Journal  of  Physical  Chemistry , C. Nanomaterials  and Interfaces , 2010 , 114(9) :4 215-4 220.

[26]    Z M Seeley, Z R Dai , J  D Kuntz , et al.Phase stabili- zation in transparent Lu2 O 3    ∶Eu ceramics b y lattice expansion [J] .Optical Materials , 2012 , 35(1) :74-78 .

[27]    Rétot H , Blahuta S , Bessière A , et al.Improved scin- tillation time response in (Lu0.5 Gd0.5 ) 2 O 3  :Eu3+   compared  with Lu2 O 3   ∶Eu3+    transparent  ceramics[J] .Journal  of Physics  D :  Applied Physics , 2011 , 44(23) :235 101.

[28]  Kurosawa Shunsuke , An  Liqiong, Yamaji  Akihiro ,  et al.Scintillation properties of Nd-Doped Lu2 O 3    ceramics  in the visible and infrared regions[J] .IEEE Transactions on Nu- clear Science , 2014 , 61(1) : 316-319 .

[29]    Liangzhen  Hao , Kui  Wu ,  Hengjiang  Cong ,  et  al. Spectroscopy and laser p erformance of Nd∶Lu2 O 3   crystal[J] . Optics Express , 2011 , 19(18) : 17 774-17 779.

申明：该文章仅用于学术交流，若侵害本文作者权益，请联系网站负责人进行删除，谢谢！
